紫外線LED 表面実装タイプ(UV-LED Power SMD)

表面実装タイプのLEDです。
新製品として大面積チップを実装したハイパワーUV-LEDをラインナップに加えました。
樹脂やインクの硬化など、高出力の紫外線が必要とされる用途に最適なLEDです。
見積もりをご希望の方はこちらのページからお願いいたします。

型番 サイズ
(mm)
指向角
(degree)
波長 特徴
NSxxxL-7SMG 6.8 x 6.8 x 1.0 115 365nm, 385nm 1.4mm角チップを4個搭載。
NSxxxL-3SLG 3.5 x 3.5 x 1.1 115 365nm, 385nm, 395nm, 405nm 1.4mm角チップを1個搭載。
NSxxxL-3SLR 3.5 x 3.5 x 2.5 62 365nm, 385nm, 395nm, 405nm 1.4mm角チップを1個搭載。石英レンズ付き。
NSxxxL-2SVR 2.7 x 2.7 x 2.0 110 365, 385, 405nm 1.1mm角チップを1個搭載。
NSxxxL-3SVR 3.5 x 3.5 x 2.0 120 385, 395, 405nm
NSxxxL-3SVT 3.5 x 3.5 x 2.8 45 385, 395, 405nm
NSxxxL-6SMG 6.3 x 6.3 x 1.4 116 365, 385, 395nm 1.1mm角チップを4個搭載。
NSxxxL-6SVG 6.3 x 6.3 x 1.4 110 365, 375, 385, 395, 405nm 1.1mm角チップを1個搭載。

NS365/385L-7SMG

製品カタログ(PDF/199KB)


NSxxxL-7SMG この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

※開発中製品です。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If(mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-7SMG
6.8 x 6.8 x 1.03603704.0-38003000115
NS385L-7SMG
6.8 x 6.8 x 1.03803903.5-53003000115

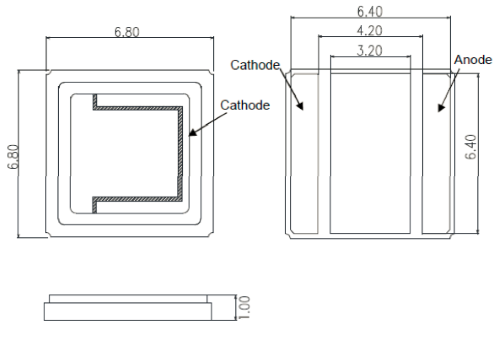

Size

NS365/385L-3SLG

製品カタログ(PDF/240KB)

NS395/405L-3SLG

製品カタログ(PDF/240KB)


NSxxxL-3SLG この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If(mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-3SLG
仕様書
(PDF/503KB)
3.5 x 3.5 x 1.13603703.7-13001000115
NS385L-3SLG
仕様書
(PDF/488KB)
3.5 x 3.5 x 1.13803903.6-17501000115
NS395L-3SLG
仕様書
(PDF/489KB)
3.5 x 3.5 x 1.13904003.6-17501000115
NS405L-3SLG
仕様書
(PDF/489KB)
3.5 x 3.5 x 1.14004103.4-16501000115
Size

NS365/385L-3SLR

製品カタログ(PDF/257KB)

NS395/405L-3SLR

製品カタログ(PDF/257KB)


NSxxxL-3SLR この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

NS365L-3SLGに石英レンズを標準搭載した製品です。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If(mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-3SLR
仕様書
(PDF/499KB)
3.5 x 3.5 x 2.53603703.7-1350100062
NS385L-3SLR
仕様書
(PDF/486KB)
3.5 x 3.5 x 2.53803903.6-1750100062
NS395L-3SLR
仕様書
(PDF/488KB)
3.5 x 3.5 x 2.53904003.6-1750100062
NS405L-3SLR
仕様書
(PDF/487KB)
3.5 x 3.5 x 2.54004103.4-1650100062
Size

NS365/385/405L-2SVR

製品カタログ(PDF/205KB)


NSxxxL-2SVR この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If (mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-2SVR
仕様書
(PDF/507KB)
2.7 x 2.7 x 2.03603703.8-800500110
NS385L-2SVR
仕様書
(PDF/514KB)
2.7 x 2.7 x 2.03803903.6-1000500110
NS405L-2SVR
仕様書
(PDF/505KB)
2.7 x 2.7 x 2.04004103.5-930500110

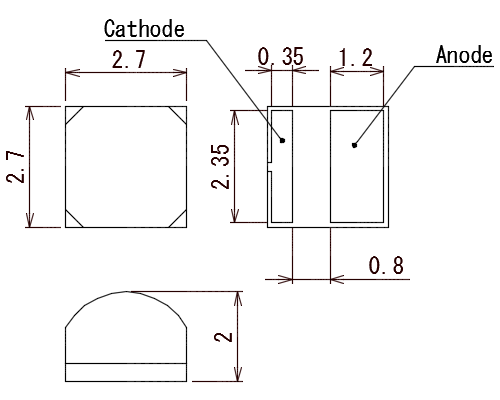

Size

NS385/395/405L-3SVR

製品カタログ(PDF/181KB)


NSxxxL-3SVR この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If (mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS385L-3SVR
仕様書
(PDF/506KB)
3.5 x 3.5 x 2.03803903.6-1100500120
NS395L-3SVR
仕様書
(PDF/498KB)
3.5 x 3.5 x 2.03904003.5-1000500120
NS405L-3SVR
仕様書
(PDF/509KB)
3.5 x 3.5 x 2.04004103.5-960500120
Size

NS385L-3SVT

製品カタログ(PDF/269KB)

NS395/405L-3SVT

製品カタログ(PDF/270KB)


NSxxxL-3SVT この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If (mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS385L-3SVT
仕様書
(PDF/503KB)
3.5 x 3.5 x 2.83803903.6-110050045
NS395L-3SVT
仕様書
(PDF/512KB)
3.5 x 3.5 x 2.83904003.5-100050045
NS405L-3SVT
仕様書
(PDF/505KB)
3.5 x 3.5 x 2.84004103.5-96050045
Size

NS365/385/395L-6SMG

製品カタログ(PDF/248KB)


NSxxxL-6SMG この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If (mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-6SMG
仕様書
(PDF/513KB)
6.3 x 6.3 x 1.43603707.8-27501000116
NS385L-6SMG
仕様書
(PDF/515KB)
6.3 x 6.3 x 1.43803907.4-37501000116
NS395L-6SMG
仕様書
(PDF/510KB)
6.3 x 6.3 x 1.43904007.2-37501000116

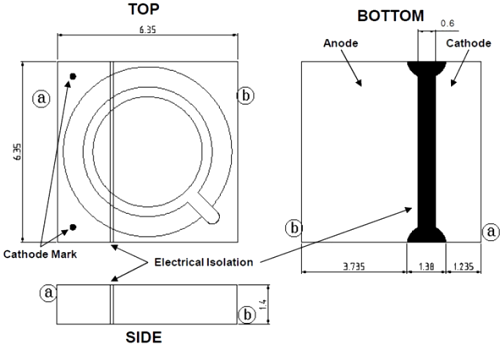

Size

NS365/375/385L-6SVG

製品カタログ(PDF/285KB)

NS395/405L-6SVG

製品カタログ(PDF/284KB)


NSxxxL-6SVG この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
順電流
If (mA)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365L-6SVG
仕様書
(PDF/571KB)
6.3 x 6.3 x 1.43603703.8-690500110
NS375L-6SVG
仕様書
(PDF/582KB)
6.3 x 6.3 x 1.43703803.8-710500110
NS385L-6SVG
仕様書
(PDF/581KB)
6.3 x 6.3 x 1.43803903.8-950500110
NS395L-6SVG
仕様書
(PDF/582KB)
6.3 x 6.3 x 1.43904003.6-900500110
NS405L-6SVG
仕様書
(PDF/581KB)
6.3 x 6.3 x 1.44004103.6-900500110
Size

NS400L-4SFH

製品カタログ(PDF/151KB)

NS375L/NS400L-4SFH この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

※こちらの製品は、生産終了のため在庫のみの販売となります。

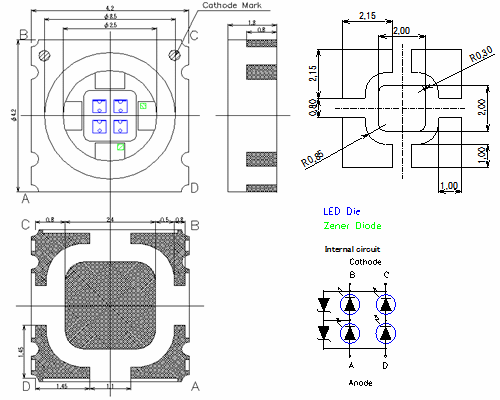

(Ta=20℃ IF=80mA)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS400L-4SFH
仕様書
(PDF/264KB)
4.2 x 4.2 x 1.3 400 405 6.8 8.4 150 125

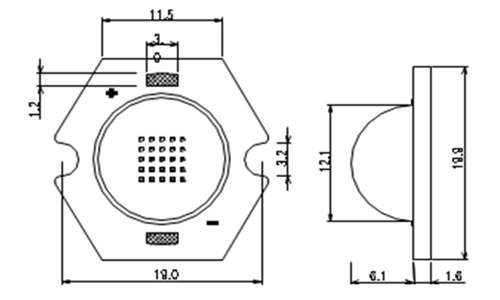

外形寸法(単位:mm)

NS365M-CPLY

製品カタログ(PDF/183KB)

NS385M-CPLY

製品カタログ(PDF/175KB)

NS400M-CPLY

製品カタログ(PDF/172KB)


NS375M-CPLY この製品はEU(欧州連合)での電気・電子機器における特定化学物質の使用制限指令(RoHS指令)に準拠しております。

※こちらの製品は、生産終了のため在庫のみの販売となります。

(Ta=25℃)

型番 製品寸法
L x W x H
(mm)
ピーク波長
λp (nm)
順電圧
Vf (V)
光出力
Po (mW)
指向特性
2θ 1/2
(degree)
Min. Max. Typ. Max. Typ. Typ.
NS365M-CPLY
仕様書
(PDF/340KB)
19.0 x 19.9 x 1.6 363 370 21.0 25.0 200 135
NS385M-CPLY
仕様書
(PDF/318KB)
19.0 x 19.9 x 1.6 380 390 21.0 25.0 1,000 140
NS400M-CPLY
仕様書
(PDF/321KB)
19.0 x 19.9 x 1.6 395 405 18.5 22.5 1,500 140
Size

電極部分に予備半田を施してします。
基板のバリにより寸法に若干誤差がございます。
